Sistema Turimiquire — Emergencia Hídrica Cumaná, Edo. Sucre, Feb. 2026

Localización Geoespacial

Mapa del Sistema

Trazado real del túnel obtenido del archivo KMZ. Coordenadas verificadas: Portal 1 (Turimiquire): 10.1785°N · 64.2940°O — Portal 2 (Periquito/Guaranáche): 10.2687°N · 64.2246°O

Traza Túnel inferior (KMZ real)

Traza Túnel aproximada (superficie)

Punto de colapso (Feb. 2026)

Portales del túnel

Embalse Santiago Mariño / Turimiquire

Análisis Topográfico

Perfil Longitudinal

Sección vertical del recorrido subterráneo. El túnel pasa bajo cumbres de hasta 1,525 m. El colapso de febrero 2026 ocurrió bajo aproximadamente ~560 m de macizo rocoso. Pasa el cursor sobre los puntos de interés para más detalles.

↑ Pasa el cursor sobre los marcadores del perfil para ver información detallada · Pendiente media: −1.5% · Pendiente local en colapso: −6.2%

Ficha Técnica

Datos del Sistema

Pasa el cursor sobre cada indicador para ver contexto técnico completo.

13.2

kilómetros

Longitud Túnel Guamacán

Portal 1 (Turimiquire) → Portal 2 (Periquito)

Túnel de Trasvase Guamacán

Longitud real: 13.2 km (verificado en KMZ).
Coordenadas Portal 1: 10.1785°N · 64.2940°O
Coordenadas Portal 2: 10.2687°N · 64.2246°O

Pasa bajo la Serranía de Turimiquire con cobertura máxima de roca de ~560 m sobre el punto de colapso. Clasificado como SPOF (Punto Único de Falla) en informes ICES-BID.

FEB.

2026

Fecha del Colapso Actual

A 6.45 km del portal · pendiente −6.2%

Colapso Febrero 2026

Falla estructural a 6.45 km del portal de entrada (Turimiquire), bajo aproximadamente ~560 m de macizo rocoso.

Pendiente local en el punto de falla: −6.2%. Elev. aprox.: 633 msnm. Acceso extremadamente difícil con maquinaria pesada en espacio confinado.

El colapso interrumpe el único sistema de aducción que abastece a Cumaná.

113

metros de altura

Presa Las Canalitas

480 m longitud · CFRD · Diseño: Barry Cooke

Presa Las Canalitas (CFRD)

Presa de enrocado con cara de concreto (CFRD). Diseñada por el Ing. Barry Cooke. Construida 1976–1980.

33 losas de concreto reforzado en cara aguas arriba. Ancho losas: 12–15 m. Espesor: 30 cm (cima) a 80 cm (base). Nivel máximo: 328 msnm.

423.9

millones m³

Capacidad Embalse

Santiago Mariño · Turimiquire

Embalse Santiago Mariño

Capacidad total: 423.9 × 10⁶ m³. Abastece a 5 ciudades: Cumaná, Barcelona, Puerto La Cruz, Guanta e Isla de Margarita.

Fuente estratégica compartida entre los estados Sucre, Anzoátegui y Nueva Esparta. Tubería interestatal de 3 m de diámetro y ~50 km hacia Anzoátegui.

7,500

l/s promedio 2019–2022

Filtración Presa

Límite ICOLD: 4,000 l/s · Máx. histórico: 9,800 l/s

Crisis de Filtraciones

La presa Las Canalitas filtra desde 1989. El límite internacional de seguridad para este tipo de presa (CFRD) según ICOLD Boletín 135 es de 4,000 l/s.

Las filtraciones actuales casi duplican ese límite. Se han realizado 8 intervenciones de reparación (1989–2023) sin solución definitiva.

El sismo de Yaguaraparo M7.3 (agosto 2018) agravó la situación.

380

metros

Tobogán en Periquito

Portal de salida · disipador de energía

Tobogán Disipador

Ubicado en la salida del túnel en Periquito / Guaranáche, cerca de Cumaná. Longitud: 380 m.

Disipa la energía cinética que el agua acumula al descender desde ~790 msnm (Portal 1) hasta ~633 msnm (Portal 2) a través de 13.2 km de túnel con pendiente media de −1.5%.

30%

del agua producida

Pérdidas en Red Urbana

Cumaná pierde 1 de cada 3 litros

Agua No Contabilizada (ANC)

El 30% del agua que entra a la red de Cumaná se pierde por fugas en tuberías obsoletas con materiales que promedian 28 años de antigüedad.

El Tanque El Antillano (12,000 m³ · nodo regulador principal) tiene su techo colapsado: 14 de sus 15 soportes fallaron. Está técnicamente fuera de servicio.

18,000

l/s capacidad

PTAP Turimiquire

Planta de Tratamiento · requiere renovación

Planta de Tratamiento

La PTAP Turimiquire tiene capacidad nominal de 18,000 l/s. Complementada por la planta J.J. Codallos y una planta modular.

Requiere intervención inmediata en equipos electromecánicos y unidades de clarificación y filtrado para cumplir normas de potabilidad.

Historia de Crisis

Historial de Filtraciones

Presa Las Canalitas filtra desde su inauguración en 1989. El límite de seguridad internacional (ICOLD) es 4,000 l/s. 8 intervenciones de reparación en 34 años — ninguna definitiva.

AÑO ⚠ LÍMITE ICOLD: 4,000 l/s CAUDAL (l/s)

4,000 l/s · Límite ICOLD

1989

Inicio operación

300 l/s

1994

2ª reparación

2,500 l/s

1999

Supera límite ICOLD

6,500 l/s

2007

MÁXIMO HISTÓRICO ← 9,800 l/s

9,800 l/s

2011

Tras CARPI fase 1

2,217 l/s

2017

Antes CARPI fase 2

6,000 l/s

2019–22

Promedio actual sin reparación definitiva

~7,500 l/s

Haz clic en cada barra para ver detalles de la intervención de ese año

Infraestructura Principal

La Presa Las Canalitas

Sección Esquemática — CFRD

Construida 1976–1980 · Diseño Barry Cooke · 33 losas de concreto reforzado · Espesor losas: 30–80 cm · Op. desde 1989 (la etapa de perforación y construcción inicial del túnel de entrada y salida, fue ejecutada por la empresa italiana: VIANINI SPA (del VATICANO).).

Cronología del Sistema

1974

Inicio del Proyecto

Pdte. Carlos Andrés Pérez · Consorcio venezolano-español-estadounidense (Precomguay, Akisson, Vianini, Percorsa).

1976

Construcción Presa Las Canalitas

CFRD de 113 m · Diseño Ing. Barry Cooke · Enrocado compactado con cara de concreto.

1979

Paralización

Gobierno de Luis Herrera Campins suspende los trabajos.

1983

Reanudación

Gobierno de Jaime Lusinchi retoma la obra.

1988

Culminación · 29 de agosto

Llenado del embalse. Obra de tres presidencias y ~14 años.

1989

Primeras filtraciones: 300 → 2,500 l/s

Filtraciones detectadas desde el primer llenado. 8 intervenciones de reparación hasta 2023.

2007

Pico histórico: 9,800 l/s

2.45× el límite de seguridad ICOLD. Investigación con sonar Doppler y video subacuático.

2009–17

Intervenciones CARPI TECH

Geomembranas PVC SIBELON® en 2 fases. Reducción temporal a 2,217 l/s (2011).

2018

Sismo Yaguaraparo M7.3

A 250 km · Cambio de coloración en filtraciones: movilización de sedimentos internos.

Feb. 2026

⚠ Colapso Túnel Guamacán

Falla estructural a 6.45 km del portal. Cumaná sin suministro normal. Emergencia hídrica declarada.

Flujo Hídrico

Recorrido del Agua

De la presa a la ciudad. El colapso en el Paso 3 interrumpe toda la cadena de suministro.

Embalse

Presa Las Canalitas · 328 msnm · 423.9 ×10⁶ m³ · Serranía Turimiquire (SW Sucre)

OPERATIVO

PTAP

Túnel captación ~800 m · Planta Turimiquire + J.J. Codallos · 18,000 l/s cap.

OPERATIVO

⚠ Túnel

13.2 km · COLAPSO a 6.45 km · Feb. 2026 · Pendiente −6.2% · ~560 m profundidad

INTERRUMPIDO

Tobogán

Portal 2 Periquito · ~633 msnm · 380 m · Disipación de energía cinética

SIN FLUJO

Cumaná

Tanque Antillano 12,000 m³ (colapsado) · Red obsoleta · 368,000 hab.

SIN SUMINISTRO

Documentación

Evidencias y Recursos

Materiales técnicos y visuales que documentan la emergencia.

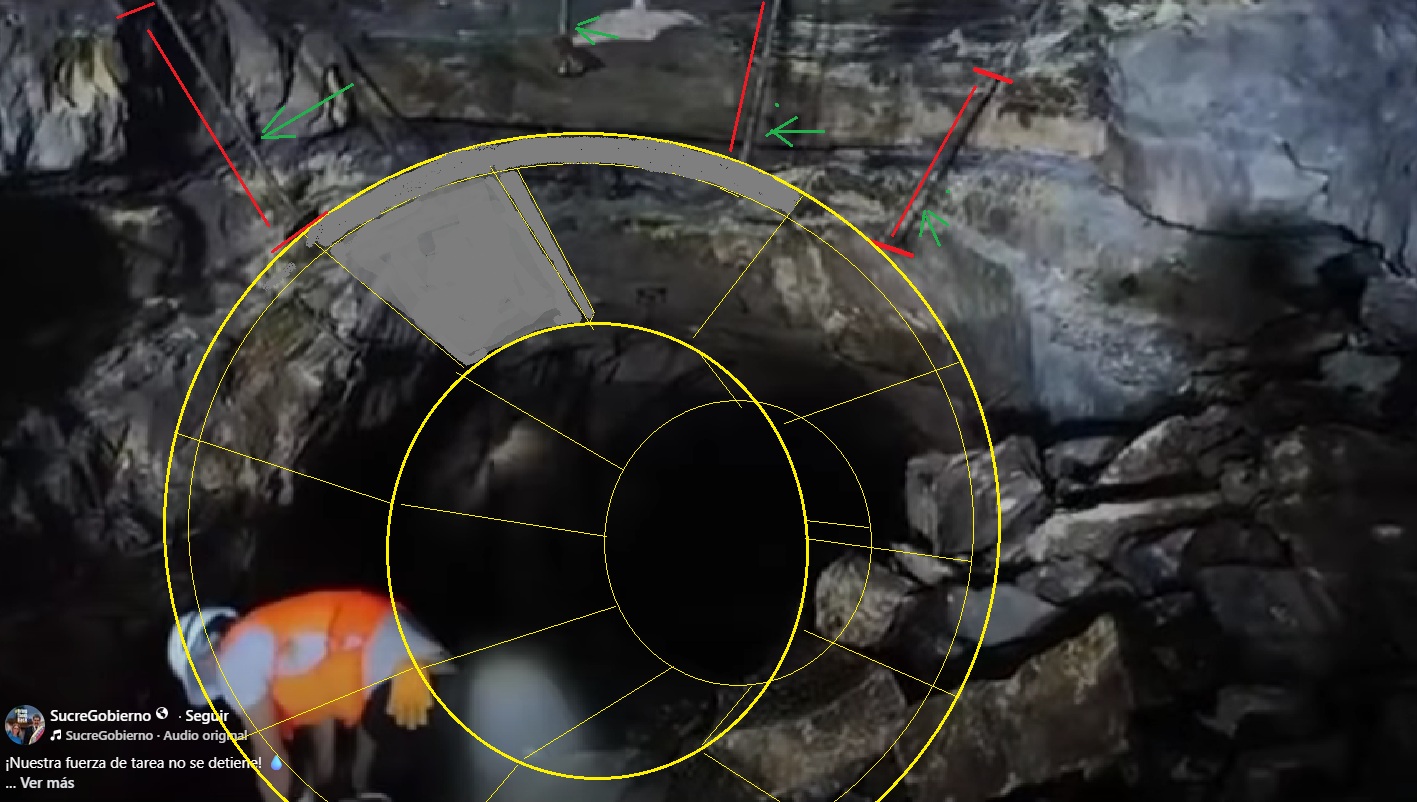

Interior del Túnel Colapsado

Vista desde el interior: bóveda fracturada, estructuras metálicas caídas, bloques de roca obstruyendo la galería.

📷 Haz clic para ver detalles · Feb. 2026

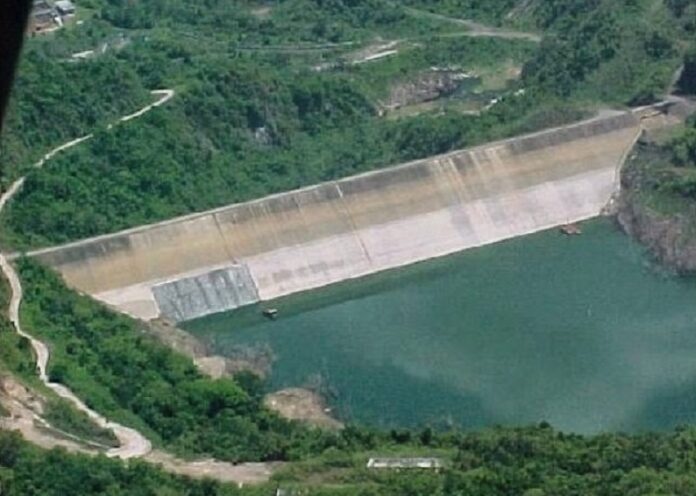

Presa Las Canalitas

Cara aguas arriba con cara de concreto (CFRD). 113 m de altura · 480 m de longitud · Filtraciones crónicas desde 1989.

📷 Haz clic para ver detalles · Estado actual

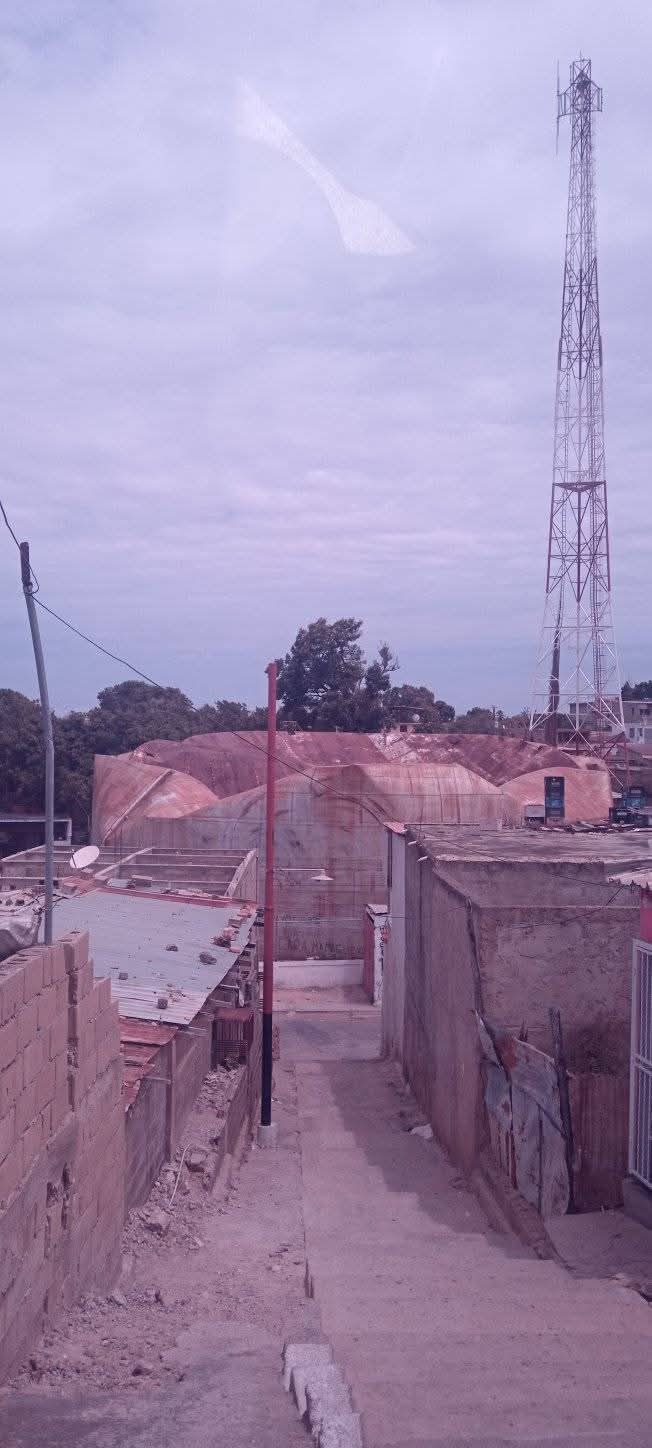

Tanque El Antillano

12,000,000 litros · 14 de 15 soportes del techo fallaron · Corrosión generalizada · Techo colapsado · Fuera de servicio.

📷 Haz clic para ver detalles · Informe VYS631 · 2014

📋

Informe ICES-BID

Metodología de Ciudades Emergentes y Sostenibles aplicada a Cumaná. 61 indicadores en rojo. Inversión requerida: > $150M USD.

📄 Haz clic para ver detalles · Documento Técnico

📐

Paper: Rehabilitación Presa

Perazzo, P. (2024) — Academia Nacional de Ingeniería y el Hábitat. Historia y propuesta de reparación definitiva.

📄 Haz clic para ver detalles · Boletín N°64 · 2024

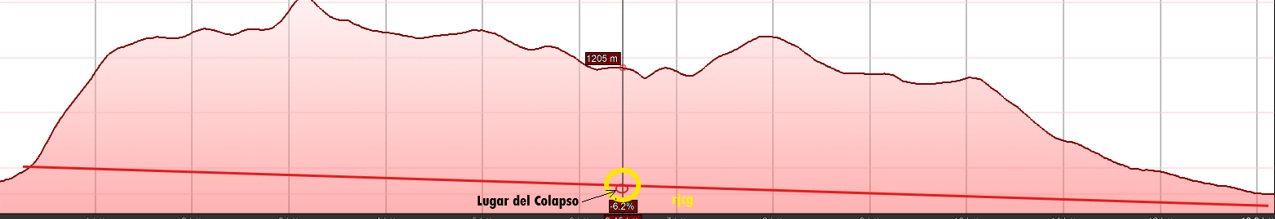

Perfil Topográfico KMZ

Trazado real del túnel Guamacán extraído del archivo KMZ. Coordenadas verificadas de ambos portales y punto de colapso.

📷 Haz clic para ver detalles · Google Earth · 2026

Visualización Interactiva

Interior del Túnel Guamacán

Arrastra el control para activar el efecto de rayos X y revelar la estructura interna del túnel, sus capas geológicas, el punto de colapso y los portales de entrada y salida.

☢ Rayos X → Indicadores

☢ Arrastra de izquierda a derecha para revelar el interior · Pasa el cursor sobre los puntos para ver detalles técnicos

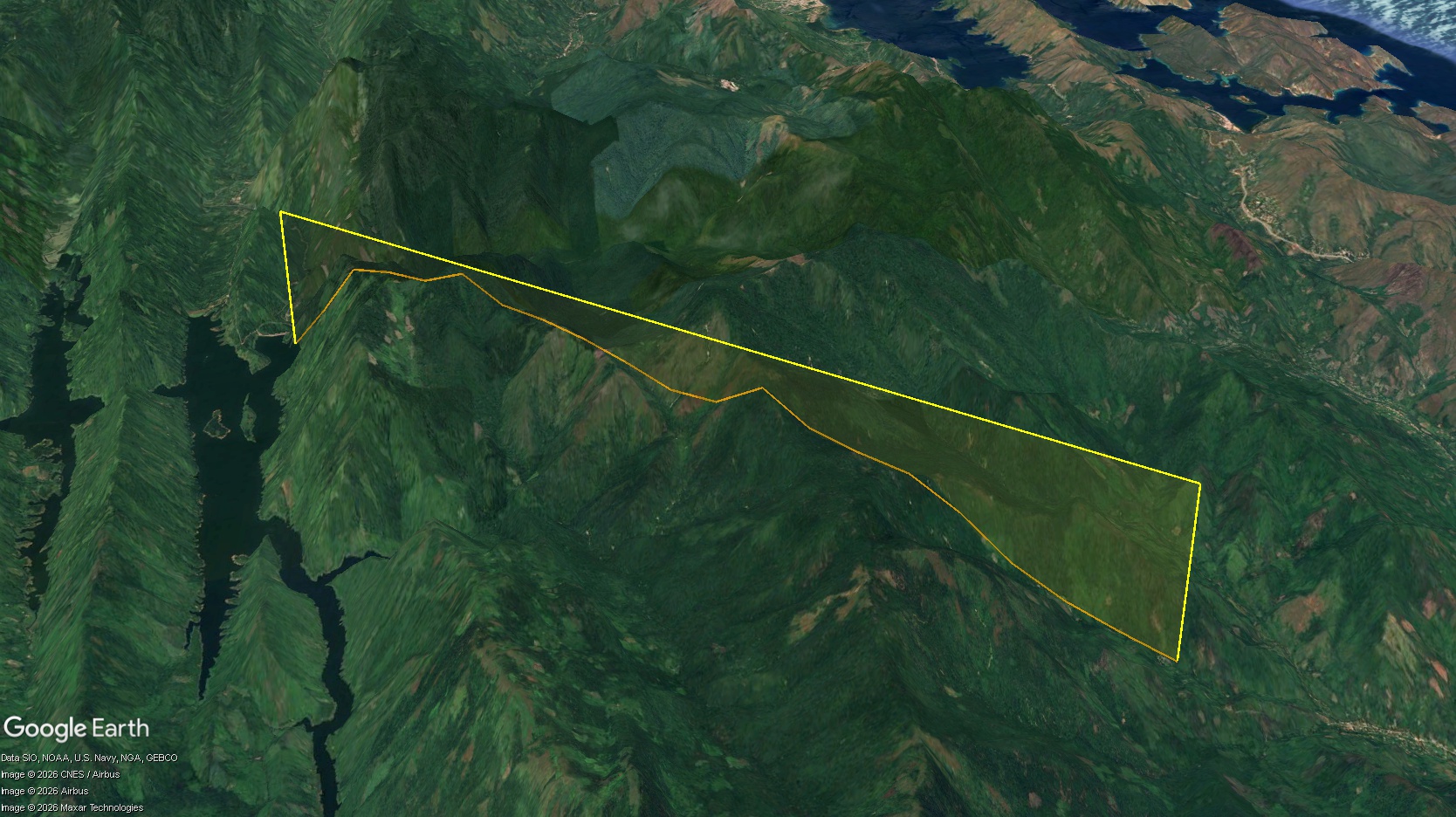

Perfil del Túnel Guamacán — Google Earth

⚠ Zona de Colapso

Febrero 2026
Longitud: ~75 m
Dist. Portal 1: 6.45 km
Profundidad: ~560 m
Pendiente: −6.2%

Bóveda fracturada, escombros bloquean el ducto. Sin acceso intermedio.

Portal 1 — Turimiquire

Entrada del túnel
Elevación: ~790 msnm
10.1785°N / 64.2940°O

PTAP Turimiquire (cap. 18,000 l/s).
Aguas abajo: 13.2 km hasta Cumaná.

Portal 2 — Periquito

Salida del túnel
Elevación: ~633 msnm
10.2687°N / 64.2246°O

Tobogán disipador 380 m.
Red de distribución Cumaná.

Serranía de Turimiquire

Cota máxima: ~1,525 msnm
Roca sobre colapso: ~560 m

Sin pozos de acceso intermedios. Cuadrillas deben caminar 6.45 km desde el portal.

Perfil Topográfico

Traza naranja = superficie de la montaña sobre el túnel.

El túnel discurre entre ~400 y ~560 m bajo la cresta.
Pendiente media: −1.2%

13.2

km longitud

6.45

km al colapso

~75

m colapsados

560

m de roca encima

−1.2%

pendiente media

368K

hab. sin agua

¡NO ES FÁCIL, PERO NECESITAMOS AYUDA!

Cumaná y el oriente venezolano enfrentan una crisis hídrica estructural que requiere apoyo nacional e internacional urgente. El Túnel Guamacán es el único sistema de aducción: no existe alternativa operativa. Compartir esta información es un acto de solidaridad.

🗺 Ver el Mapa 📊 Ver Datos Técnicos 🔗 Hidrocaribe / MINAGUAS

> 500 mil

HABITANTES SIN AGUA NORMAL

CIUDADES AFECTADAS

AÑOS DE FILTRACIONES SIN SOLUCIÓN

> $150M

USD INVERSIÓN REQUERIDA (ICES-BID)
